LA FAUCHEUSE DEBROUSSAILLEUSE A BRAS ARTICULES.
Lexique
- Epareuse ; broyeuse ; élagueuse ; eparasseuse ; derinsseuse ; elayeuse, débroussailleuse ; taille haie ; faucheuse ; tailleuse ; bras débroussailleur ; bras de débroussaillage ; émondeuse


Constitution

1/Le groupe de broyage

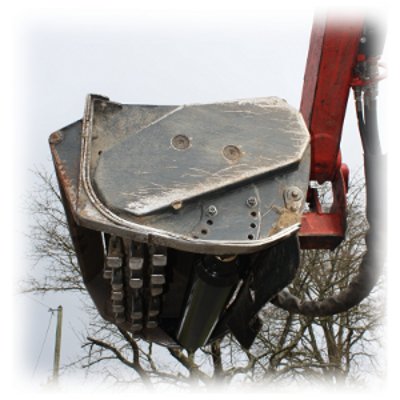

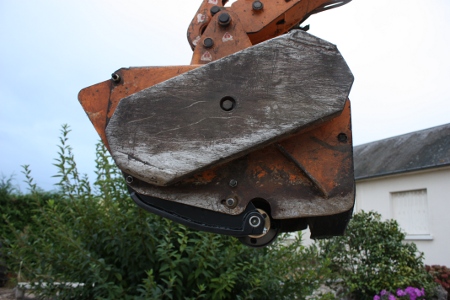

1.1/ La carcasse
Le carcasse du groupe de broyage constitue un caisson supporté par la cinématique de l’épareuse. La carcasse renferme :

1.2/Les paliers de transmission
Les paliers de transmission sont conçus pour une rotation du rotor à une vitesse de 3000 t/mn.
Ils sont reliés au rotor par des fixations à plateaux ou directement sur l’axe du rotor.
Certains rotors seront équipés de marteaux bois – ou marteaux gros bois- pour frapper la végétation de manière plus efficace
Les couteaux ou fléaux peuvent être montés grâce à un système de fixation rapide sur leur manille.

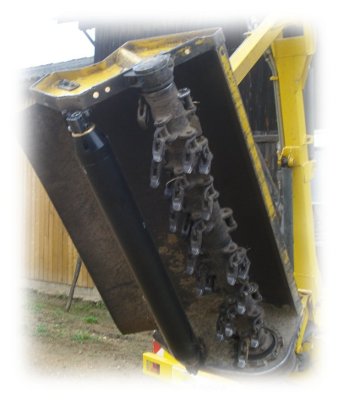

1.3/ Le rotor :
Le rotor est un tube sur le quel est fixé par soudure des pièces métalliques percées formant des chapes. Au nombre d’une trentaine pour 1.20 m de longueur de rotor, ces chapes vont permettre la fixation de manilles par l’intermédiaire de boulons. Les manilles supporteront les fléaux ou couteaux. Disposés dos à dos par paire, ces couteaux ou fléaux vont permettre grâce à leur giration à vitesse élevée de broyer la végétation.

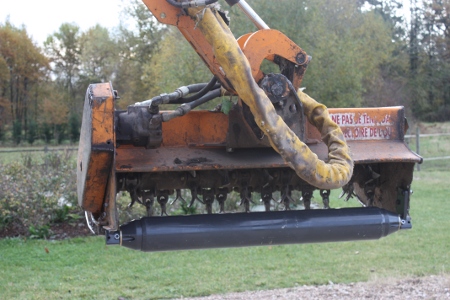

1.4/Le rouleau palpeur d’une débroussailleuse à bras articulé :

Le rouleau palpeur est comme sont nom l’indique prévu pour palper le sol et éviter ainsi que les couteaux de la débroussailleuse à bras articulé ne vienne rencontrer le sol.
Le rouleau palpeur d’une débroussailleuse à bras articulé est utilisé pour contrôler la hauteur de coupe. Cette pièce détachée est une des parties la plus sollicitée de la débroussailleuse à bras articulé.

La complexité de conduite d’une débrousailleuse à bras articulé amène certaine fois le rouleau palpeur à porter l’ensemble de la machine. Il en résulte des contraintes mécaniques énormes sur le rouleau palpeur de la débroussailleuse à bras articulé qui fait de cette pièce détachée la pièce la plus contrainte et sollicitée de la machine.
L’usure rapide de cette pièce détachée provient donc du fait que le rouleau palpeur subit les contraintes mécaniques liées à la machine, au chauffeur mais aussi au terrain dans lequel il évolue.
La débroussailleuse à bras articulé fonctionne toute l’année et par tous les temps. Le rouleau palpeur doit donc subir les chocs sur sol secs, le frottement sur le bitume des bords de la chaussée mais doit aussi évoluer dans des fossés boueux.
L’usure d’un rouleau palpeur provient donc :
Du frottement cotre le sol, des chocs contre des obstacles imprévus, des impuretés qui peuvent pénétrer dans les paliers de rouleau palpeur et donc détruire les roulements.
Il est donc important pour qu’un rouleau palpeur soit d’une fiabilité optimum de respecter différents points techniques.
- Le tube du rouleau palpeur doit être d’une épaisseur suffisante pour ne pas se déformer suite à des chocs. Généralement, les constructeurs utilisent des tubes de 5 ou 6 mm. Il est préconiser d’utiliser des tubes de rouleaux palpeur d’au moins 8 mm d’épaisseur pour profiter d’une couche d’usure plus importante et d’éviter ainsi des déformations.
- Les paliers de rouleaux palpeur doivent être de diamètre réduit pour ne pas être en contact avec le sol. Ainsi, seul le tube sera à remplacer en pièce détachée.
- Les roulements des rouleaux palpeur doivent être suffisamment dimensionnés pour résister aux chocs liés à la manipulation de la débroussailleuse à bras articulé. Pour cela il est nécessaire d’utiliser de roulements très résistants aux charges radiales soit en utilisant des roulements à double rangée de billes ou en augmentant le nombre de roulements à l’intérieur du palier de rouleau palpeur. Cette deuxième solution à l’avantage de réduire le coût de fonctionnement en proposant des prix de pièces détachées très attractifs.
- Les roulements de paliers de rouleau palpeur doivent être protégés des agressions extérieures. Une simple protection par bague d’étanchéité n’est pas suffisante lorsque le rouleau palpeur évolue en période hivernale dans les fossés boueux. Les rouleaux palpeur équipés d’un chicane d’étanchéité piégeant les impuretés et les empêchant d’arrivée au joint d’étanchéité
- Un palier de rouleau palpeur présentant du jeu sera détruit dans les heures d’utilisation qui suivent et aucune pièce détachée ne pourra être réutilisable

Il est impératif de contrôler quotidiennement la bonne rotation libre du rouleau palpeur. Dés que le moindre jeu se fait sentir ou que la moindre difficulté de rotation est perceptible ; il est nécessaire de démonter le palier de rouleau palpeur et de remplacer les roulements le cas échéant.
L’entretien d’un rouleau palpeur passe par un graissage régulier (toutes les 6 heures de fonctionnement) par petite quantité


1.5/ La transmission
La transmission est assurée par liaison directe du moteur hydraulique sur le rotor ou par des poulies à gorge ou crantée et des courroies trapézoïdales ou plate. Certaines machines sont équipées de transmission à chaine ou par cascade de pignons


2/ Le bâti
Le bâti supporte la cinématique de la débroussailleuse – épareuse. Il est relié au tracteur par un attelage trois points ou un châssis fixe
Le bâti supporte les composants tels que
Pompes hydraulique épareuse
Multiplicateur épareuse
Réservoir
Distributeurs hydrauliques épareuse
Filtres hydrauliques épareuse
3/La cinématique
Les vérins
Servant à déployer le bras de l’épareuse, ils sont au nombre de trois minimum et peuvent être jusqu’à 6 sur les machines les plus complexes. Les extrémités des vérins sont reliées à la cinématique de la débroussailleuse par des axes et munis de bagues d’usure ou de rotules (rotules 1000040) bagues bronze. Les bagues d’usure peuvent également être appelées coussinets

Les bras
Les bras sont composés de poutres de section carrée ou rectangulaire mais aussi parfois de plaques soudées entre elles formant un caisson.


4/L’hydraulique
L’hydraulique de la débroussailleuse à bras articulés permet de mettre en mouvement les vérins et la rotation du rotor. La pompe hydraulique principale est de préférence à pistons (pompe à pistons sauer danfoss) elle entraine le rotor debroussailleuse à 3000 t/mn
La pompe secondaire alimente les distributeurs pour mettre en action les vérins. Elle est appelée pompe distributeur
